Informe Técnico: Fundamentos de Diseño Eléctrico y Seguridad en Infraestructura Civil
Fundamentos de la Circulación de Cargas y Potencial Eléctrico
En la ingeniería civil contemporánea, el flujo eléctrico constituye el núcleo vital que dinamiza la operatividad de cualquier infraestructura de gran escala. No es meramente un servicio auxiliar; es un sistema crítico cuya estabilidad determina la resiliencia y habitabilidad de la obra. La gestión estratégica del flujo eléctrico garantiza que la edificación responda de manera eficiente ante las demandas energéticas, evitando degradaciones prematuras de los materiales por estrés térmico.
Desde una perspectiva física, la intensidad de corriente (I) se define como la tasa de flujo de carga eléctrica (\Delta Q) que atraviesa una sección transversal de un conductor por unidad de tiempo (\Delta t): I = \Delta Q / \Delta t. En la infraestructura metálica, este flujo es sostenido por electrones de conducción con libertad de movimiento en la red atómica. Sin embargo, en sistemas de fluidos conductores, como electrolitos en baterías de respaldo, la carga es transportada tanto por electrones como por iones.
El motor de este movimiento es la diferencia de potencial o voltaje (V). Es imperativo realizar una distinción técnica: el voltaje no “viaja” ni fluye hacia ninguna parte; el voltaje es el campo o “presión” eléctrica que impulsa a las cargas a moverse. El flujo persiste únicamente mientras se mantenga esta disparidad de potencial. Asimismo, es crítico diferenciar la velocidad de deriva de los electrones (apenas unos milímetros por segundo) de la propagación del campo electromagnético, que viaja a velocidades cercanas a la de la luz (c), permitiendo una transferencia de energía casi instantánea a través del sistema.
Esta movilización de energía, aunque rápida, se enfrenta a obstáculos físicos inherentes a la naturaleza del material conductor seleccionado.
Resistencia Eléctrica y la Ley de Ohm: Parámetros de Diseño de Materiales
En el diseño de infraestructuras, la resistencia (R) no debe interpretarse solo como una pérdida de eficiencia, sino como un parámetro de control operativo. La selección de conductores se rige por la longitud, sección transversal, conductividad y temperatura. Como ingenieros senior, debemos aplicar factores de corrección (derating factors) en el diseño de bandejas de cables en climas cálidos, ya que un aumento en la temperatura incrementa la agitación atómica y, por ende, la resistencia, comprometiendo la capacidad de carga del sistema.
Para componentes de precisión y señalización, el valor de resistencia se rige por el código técnico de bandas (enfocado usualmente en 4 bandas):
- Banda 1 y 2: Dígitos significativos (0-9).
- Banda 3: Multiplicador (potencia de 10).
- Banda 4 (Tolerancia): Dorado (5\%), Plateado (10\%) o Ninguno (20\%).
La Ley de Ohm (V = I \cdot R) es la herramienta predictiva fundamental. En materiales óhmicos, donde la resistencia es constante, esta ley permite calcular la respuesta del sistema ante variaciones de tensión. En el diseño industrial, el cumplimiento de esta relación asegura que los equipos operen dentro de sus rangos nominales de corriente, evitando daños por sobretensión o caídas de tensión excesivas en tramos largos.
Estas propiedades de los componentes individuales adquieren su máxima relevancia cuando se integran en la arquitectura de red que define la redundancia del sistema.

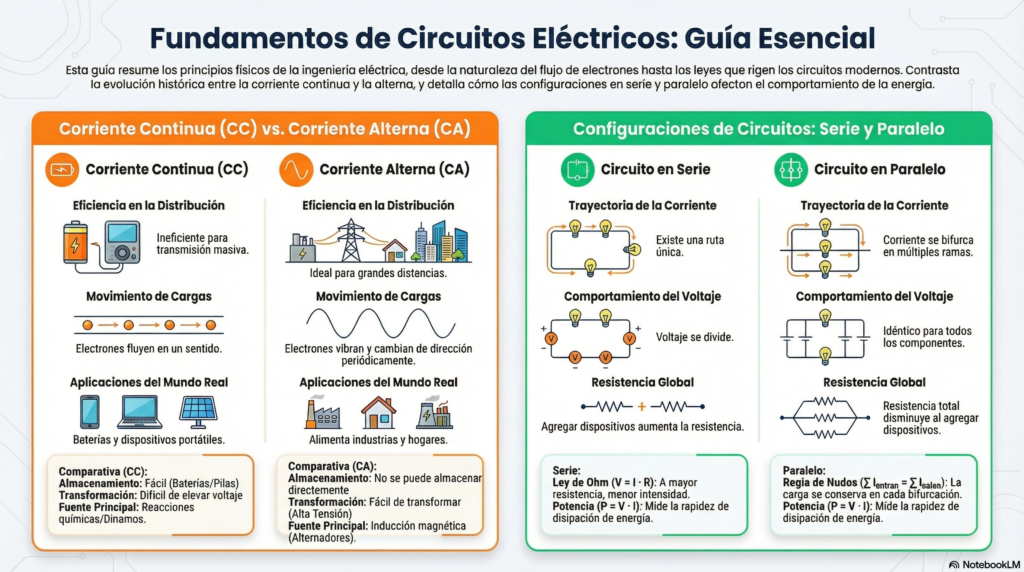

Arquitectura de Circuitos: Configuración en Serie y Paralelo
La topología de red es determinante para la continuidad operativa. En la edificación, la elección entre configuraciones en serie y paralelo impacta directamente en la resiliencia ante fallos locales.
| Característica | Configuración en Serie | Configuración en Paralelo |
| Ruta de corriente | Trayectoria única; flujo sucesivo por todos los componentes. | Múltiples ramas; la corriente se divide entre caminos comunes. |
| Resistencia Total | R_T = \sum R_n. La resistencia global aumenta. | 1/R_T = \sum (1/R_n). La resistencia global disminuye. |
| Distribución de Voltaje | El voltaje se divide (caída de tensión proporcional). | El voltaje es idéntico en todas las ramas conectadas. |
| Impacto de fallas | Una interrupción en un punto apaga todo el circuito. | Independencia operativa; el fallo de una rama no afecta a las demás. |
En circuitos en serie, la caída de voltaje es proporcional a la resistencia de cada dispositivo, lo que limita la alimentación de equipos en serie a grandes distancias. Por ello, la infraestructura civil moderna se basa casi exclusivamente en circuitos en paralelo, permitiendo que cada carga reciba el voltaje nominal de la fuente y garantizando que la adición de dispositivos reduzca la resistencia global, aunque aumente la demanda de corriente total de la fuente.
Esta arquitectura lógica de distribución debe ser protegida físicamente para mitigar los riesgos de fallos catastróficos.
Mecanismos de Protección y Seguridad Eléctrica
La seguridad es el pilar técnico no negociable. La prevención de sobrecargas es vital para evitar incendios estructurales originados por el calor extremo en conductores subdimensionados.
Históricamente, los fusibles han servido como dispositivos de sacrificio, interrumpiendo el circuito mediante la fusión de un filamento cuando la corriente excede un límite de diseño (típicamente 20\text{ A} en circuitos derivados). En la ingeniería civil moderna, hemos transicionado hacia el uso de disyuntores (interruptores automáticos). Estos dispositivos emplean mecanismos bimetálicos o electromagnéticos para abrir el circuito de forma rápida y reutilizable.
Un aspecto crítico en la especificación de disyuntores es su Poder de Corte (Breaking Capacity), que debe ser superior a la corriente de cortocircuito (I_{sc}) calculada en ese punto. El cortocircuito, producido por la degradación del aislamiento, genera una reducción drástica de la resistencia (R \approx 0), disparando la corriente a niveles que pueden destruir la infraestructura física si no se interrumpen en milisegundos.
La protección física se valida mediante leyes matemáticas que rigen el equilibrio energético de toda la red.
Análisis de Redes mediante Leyes de Kirchhoff y Potencia
El análisis de sistemas complejos de múltiples mallas requiere la aplicación rigurosa de las Leyes de Kirchhoff, derivadas de los principios de conservación:
- Nudo: Punto de unión de tres o más conductores. Se aplica la Regla de los Nudos (Conservación de la carga): \sum I_{entrantes} = \sum I_{salientes}.
- Rama: Segmento de circuito comprendido entre dos nudos consecutivos.
- Malla: Cualquier bucle cerrado en la red. Se aplica la Regla de las Mallas (Conservación de la energía): \sum \Delta V = 0.
En términos de eficiencia térmica, la ecuación de potencia P = I \cdot V = I^2 \cdot R explica el Efecto Joule. La energía cinética de los electrones se transfiere a los iones de la red cristalina mediante colisiones, transformándose en energía térmica. En proyectos industriales, este calor debe ser disipado mediante ventilación o dimensionamiento adecuado para evitar el fallo de los aislantes.
Este equilibrio energético en corriente continua sienta las bases para comprender los sistemas de corriente alterna, que dominan la transmisión a gran escala.
Sistemas de Corriente Alterna (CA) e Infraestructura de Transmisión
La adopción universal de la Corriente Alterna (CA), impulsada por Tesla, responde a su eficiencia estratégica. La CA permite el uso de transformadores para elevar la tensión a niveles de Alta Tensión, reduciendo proporcionalmente la intensidad. Dado que las pérdidas por Efecto Joule dependen de I^2, esta transformación permite transportar energía a miles de kilómetros con conductores de menor sección y costos reducidos.
En países como España, la red de baja tensión opera típicamente a 230\text{ V} para servicios monofásicos. La CA se define por una onda sinusoidal:
- Amplitud y Frecuencia: V(t) = V_0 \cos(\omega t + \phi), donde \omega = 2\pi f es la frecuencia angular. En redes industriales, la frecuencia f (50 o 60\text{ Hz}) debe estar sincronizada.
- Valores Eficaces (RMS): V_e = V_0 / \sqrt{2} e I_e = I_0 / \sqrt{2}. Estos son los valores estándar utilizados para cálculos bajo la Ley de Ohm en CA, ya que representan la magnitud equivalente que produciría la misma disipación de calor que una CC.
La naturaleza variable de esta señal introduce fenómenos de desfase cuando interactúa con componentes reactivos.
Comportamiento de Componentes Pasivos en CA: Impedancia y Desfase
En régimen de CA, los componentes no solo limitan la magnitud de la corriente, sino que desplazan su fase (\phi) respecto al voltaje:
- Resistencias: Comportamiento puramente resistivo. La tensión y la intensidad están en fase (\phi = 0).
- Bobinas (Inductancias): Introducen una Reactancia Inductiva X_L = \omega L. La tensión se adelanta a la intensidad en +\pi/2 radianes debido a la fuerza electromotriz inducida.
- Condensadores (Capacitancia): Introducen una Reactancia Capacitiva X_C = 1 / (\omega C). La tensión se retrasa respecto a la intensidad en -\pi/2 radianes durante los ciclos de carga y descarga.
La oposición total al flujo en CA se denomina Impedancia (Z), una magnitud compleja cuya magnitud se calcula según la configuración del circuito:
- Circuito RLC serie: Z = \sqrt{R^2 + (X_L – X_C)^2} = \sqrt{R^2 + (\omega L – 1/\omega C)^2}.
Este desfase es el factor crítico que determina la eficiencia energética global en entornos industriales.
Potencia en CA y Fenómeno de Resonancia
La gestión energética en infraestructuras requiere diferenciar el uso real del almacenamiento temporal de energía:
- Potencia Activa (P): Medida en Watts (W). Es la energía que realiza trabajo real o se disipa como calor.
- Potencia Reactiva (Q): Medida en Voltio-Amperios Reactivos (VAR). Energía que oscila entre la fuente y los campos de bobinas/condensadores.
- Potencia Aparente (S): Medida en Voltio-Amperios (VA). Es la suma vectorial: S = \sqrt{P^2 + Q^2}.
- Factor de Potencia (\cos \phi): Indica la eficiencia; buscamos valores cercanos a 1.
Un fenómeno crítico es la Resonancia, que ocurre cuando X_L = X_C, resultando en \omega = 1 / \sqrt{LC}. En este estado, el circuito es puramente resistivo, lo que maximiza la intensidad y potencia, pero conlleva riesgos de sobretensiones peligrosas en los componentes reactivos.
Finalmente, la infraestructura industrial opta por sistemas Trifásicos (tres fases desfasadas 120^\circ), que ofrecen potencia constante, un rendimiento superior en motores y una economía de materiales conductoras significativa frente a los sistemas monofásicos.
Metodologías de Medición de Corriente en Entornos Técnicos
La validación de diseños y el mantenimiento preventivo dependen de una medición precisa. El uso de amperímetros tradicionales es limitado en campo, ya que requiere interrumpir físicamente el circuito, comprometiendo la continuidad del servicio y la seguridad.
La metodología estándar en ingeniería civil es el uso de pinzas amperimétricas. Estas operan detectando el campo magnético inducido alrededor del conductor sin contacto directo, permitiendo diagnósticos rápidos y seguros en sistemas bajo carga. Complementariamente, se emplean sensores de Efecto Hall, bobinas de Rogowski para corrientes transitorias y transformadores de medida para monitorización permanente.
En conclusión, la integración de estos principios físicos y mecanismos de protección es lo que garantiza que las infraestructuras civiles modernas sean sistemas resilientes, capaces de soportar las demandas energéticas de la sociedad actual con total seguridad.
